Construida en materiales sólidos de alta durabilidad, permite la producción masiva de estribos, y el enderezado y corte de varillas. Trabaja en dos hilos hasta 10 mm y hasta 12 mm en un hilo. Este modelo viene equipado con un tren de enderezado con ruedas verticales y horizontales, y ruedas grandes para incrementar la calidad del enderezado y su velocidad. También incluye servomotores, lo que incrementa sensiblemente su velocidad de operación y su precisión, colocándola en el segmento de primer nivel del mercado, a un valor muy competitivo.

​

​

Características técnicas

​

Resumen de velocidad y datos generales

​

• Producción de estribos de 20x20: 1426,07 unidades por hora en un hilo y 2852,15 unidades por hora en dos hilos.

• Producción con varilla de 8 mm: 0,69 horas para procesar un rollo de 1000 kg

• Producción con varilla de 4 mm: 1,23 horas para procesar un rollo de 1000 kg

• Diámetro de varillas: en un solo hilo de 4 a 12mm y en doble hilo de 4 a 10mm.



• Longitud de barra enderezada y cortada: técnicamente la máquina no tiene un máximo ni para el largo ni para el doblado de varilla, el límite máximo lo da el espacio físico disponible para la maniobra de giro y apoyo de la varilla.



• Velocidad:

  • Avance máximo: 140 metros por minuto

  • Doblado: 900 grados por segundo.

  • Cortante: 0,6 segundos

  • Accionamiento del motor que oculta el mandril de doblado, retroceso de varilla, y delay de electrónica: 0,5 segundos

  • Aproximados (estribos de 20x20 con 5 dobleces)

    • En un hilo: 1426 estribos por hora

    • En dos hilos: 2852 estribos por hora



• Dimensiones de la máquina: 3,6 metros de largo x 1 metro de ancho x 2 metros de alto

• Peso aproximado 2100 Kg.

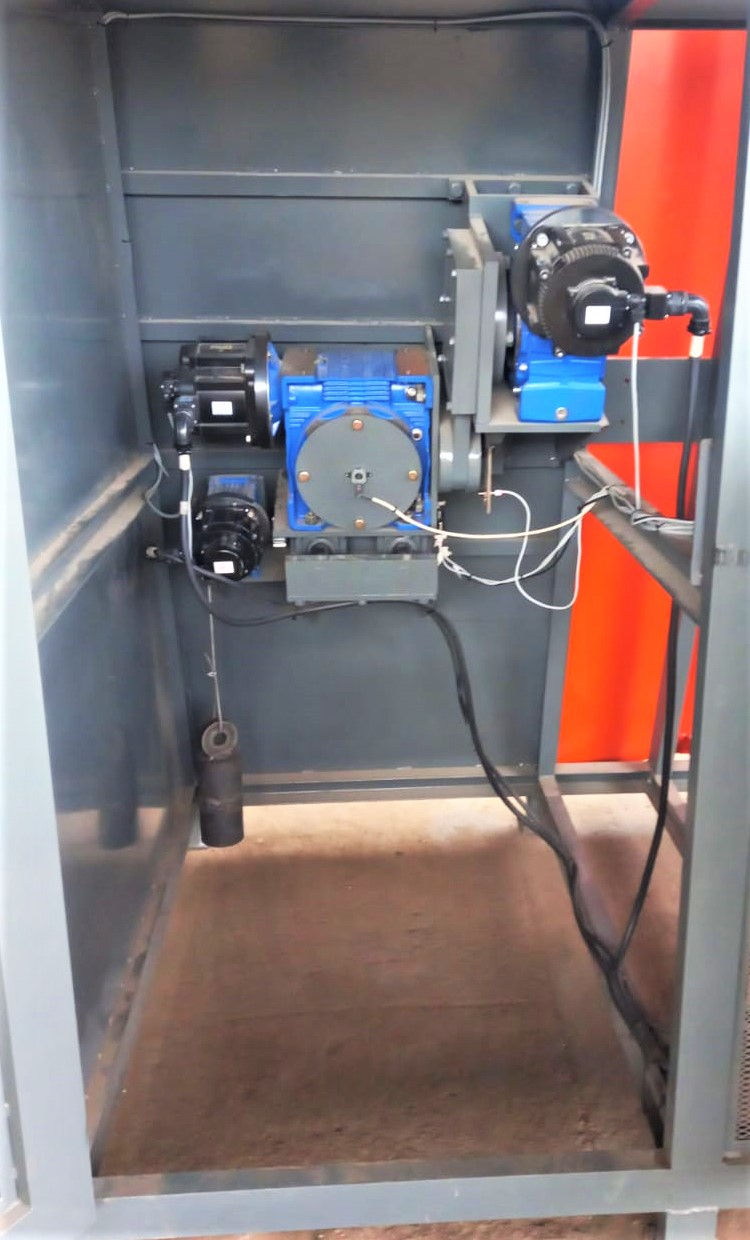

• 1 Servo Motor de 4,4KW para el eje de doblado.

• 2 Servo Motores de 4,4KW para la tracción.

• 1 Servo Motor de 4,4KW para el corte.

• 1 Servo Motor 0,75Kw para ocultamiento del eje de doblado.

• Encoder independiente para la medición de largos de varilla y eje de doblado.

• Cizalla con cuchilla intercambiable de acero especial templado y revenido.

• Sistema de Parada de Emergencia

• Sistema de ruedas de enderezado horizontal y vertical.

• Fabricada con los mejores componentes que le dan la más alta durabilidad y bajo mantenimiento.



​

Velocidad de producción

​

• Cálculo de tiempos en armado de estribos 20x20 con 5 dobleces: 2,52 segundos

• Cantidad de piezas en 1 hora en 1 hilo: 1426,07 unidades

• Cantidad de piezas en 1 hora en 2 hilos: 2852,15 unidades

​

​

Modo de operación



Desde su aplicación, el sistema permite:

​

• Ingresar Figuras a utilizar y sus medidas. En pantalla se ingresa una matriz con los datos de largo, grado de doblado y sentido de giro de cada uno de los lados de la figura. A medida que el usuario va ingresando los datos, el sistema muestra en pantalla una representación gráfica de la figura para confirmar si la misma es correcta.

• Ingresar Materia prima y sus características (descripción, diámetro, kg, metros y metros remanentes)

• Ingresar Tareas a realizar: indicando figura, materia prima y cantidad de piezas a realizar.

• Consultar el Historial de tareas realizadas.

​

​

Control de contingencia



• El sistema alertará en caso de una contingencia, por ejemplo, en caso de que se sobrecaliente un motor o si se traba por cualquier motivo.

• Al apagarse el equipo o ante un corte inesperado del suministro eléctrico, la máquina permite continuar con la operación programada desde el punto de corte, dado que guarda la cantidad realizada anteriormente y continúa trabajando desde ese punto.





Funcionalidad adicional



• El sistema permite la Impresión de etiquetas, lo cual facilita un mejor seguimiento y clasificación de los pedidos realizados por los clientes.

• También es posible la Exportación de datos de productividad a distintos formatos, por ejemplo, Excel o CSV.

• Opcionalmente permite que desde una oficina se realice el registro y seguimiento de las tareas a realizar (figuras, materias primas, códigos de barras de etiquetas a imprimir, etc.), a través de un ordenador conectado a distancia vía Ethernet o Wifi. Esta funcionalidad facilita la operación y colabora en evitar errores en los pedidos.

​

​

Repuestos

​

Nuestras máquinas están diseñadas pieza por pieza por computadora, lo que asegura que cada pieza puede replicarse desde el archivo digital original frente a la necesidad de repuestos. Garantizamos que por varios años nuestros clientes podrán disponer de repuestos para nuestras máquinas.

​

​

Servicio post venta

​

Ofrecemos a nuestros clientes servicio post venta remoto o presencial para responder cualquier consulta de nuestros clientes sobre el funcionamiento de nuestras máquinas o solucionar cualquier inconveniente que puedan tener nuestras máquinas. El nivel de incidentes por fallas en nuestras máquinas es muy bajo, y en la mayoría de los casos las incidencias pueden resolverse de manera remota o con colaboración de algún técnico local. En caso de no poder solucionarse el inconveniente por vía remota, nuestros técnicos podrán viajar para resolver el inconveniente de forma presencial.

​

​

El siguiente video ilustra una estribadora automática bidireccional de 6 a 12 mm (un hilo) de características similares, no iguales, a este modelo.
